Anwendung
|
|

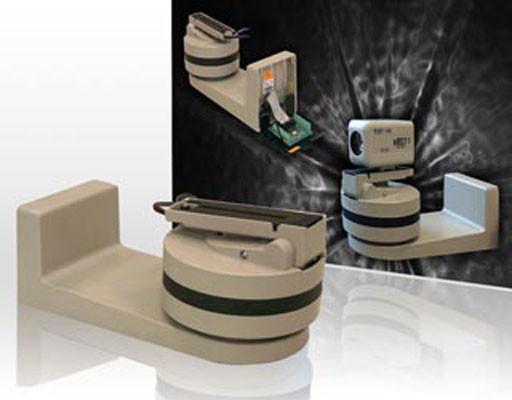

Dieser Schwenk/Neigekopf wurde speziel für den Einsatz im Innenbereich entwickelt. Damit besteht die Möglichkeit z.B. via Koax Telemetrie von BAXALL den Kopf und eine geeignete Videokamera mit Zoom, Focus und Iris Funktionen von HITACHI mit allen wichtigen Grundfunktionen zu steuern.
Einige Anwendungsbereiche
FREIZEITHALLEN
PLÄTZE IN EINKAUFSZENTREN
|
Eigenschaften
|
| GEHÄUSE - BAUART |
Kompaktes, attraktives hellgraues ABS Gehäuse für Innen |
| MONTAGEMÖGLICHKEITEN |
Wand |
| SCHWENKEN/NEIGEN |
motorgesteuerte S/N Vorrichtung 24V AC |
| SWISS - ANTRIEB |
Qualitäts Motore, zuverlässiger Bauart mit geringer Reibung |
| VORBEREITETE VERDRAHTUNG |
Minikoax mit BNC Stecker, 4x0.22, 2x4x0.22, 6x0.22 bei PT |
| TERMINALBOARD |
Alle Anschlüsse sind an Klemmleisten ausgeführt |
| VIDEOANSCHLUSS |
Über im S/N Sockel integrierte BNC Buchse |
| KAMERA - ANSCHLÜSSE |
Minikoax und Kabel werden im Inneren des S/N Kopfes geführt |
Technische Daten
|
| MATERIAL GEHÄUSE |
Gehäuse ABS |
| MATERIAL MECHANIK |
Kupfer Getriebe |
| DREHWINKEL [GRAD] |
vertikal: +10°- 60° horizontal: +0°- 350° |
| DREHGESCHWINDIGKEIT [GRAD/SEC] |
>2.8°/sec +/- 1° |
| BEWEGUNGSEINSCHRÄNKUNGEN |
Vertikaler und horizontaler Anschlag |
| DREHMOMENTE |
vertikal: 26.8kg.cm horizontal: 18.8 kg.cm |
| BETRIEBSTEMPERATUR |
0°C ...+49°C |
| RELATIVE LUFTFEUCHTIGKEIT |
0%....95% rel. nicht kondensierend |
| BETRIEBSSPANNUNG |
24VAC / 50Hz |
| AUFNAHMELEISTUNG MOTORE |
10VA |
Empfohlenes Zubehör
|
| VITEMC*R11 |
Telemetrie Bedienfeld |
| VITEMC*T17 |
Telemetrie Empfänger |
| SONGYA*2430 |
Netzteil 230VAC auf 24VAC 30VA |
